Conheça os modelos disponíveis.
Visualize ou realize o download do documento:

Esquemas de ligações

• e_modulo_127V

Produtos Relacionados

• M1022x-120 - MÓDULO DE LED 10W 120X25mm 220Vac 50/60Hz
• M412x-60 - MÓDULO DE LED 4W 127Vac 50/60Hz 60x12mm
• M422x-60 - MÓDULO DE LED 4W 220Vac 50/60Hz 60x12mm
• M10022x-90SD - MÓDULO DE LED 100W 135X100mm 220Vac 50/60Hz - com lente 90° - SEM DISSIPADOR
• M5022x-60CD - MÓDULO DE LED 50W 173X80,4mm 220Vac 50/60Hz - com lente 60° - COM DISSIPADOR
• M5022x-90CD - MÓDULO DE LED 50W 173X80,4mm 220Vac 50/60Hz - com lente 90° - COM DISSIPADOR
• M5012x-60CD -MÓDULO DE LED 50W 173X80,4mm 127Vac 50/60Hz - com lente 60° - COM DISSIPADOR
• M5012x-90CD - MÓDULO DE LED 50W 173X80,4mm 127Vac 50/60Hz - com lente 90° - COM DISSIPADOR
• M10022x-60SD - MÓDULO DE LED 100W 135X100mm 220Vac 50/60Hz - com lente 60° - SEM DISSIPADOR
• M5012x-60SD -MÓDULO DE LED 50W 173X71,4mm 127Vac 50/60Hz - com lente 60° - SEM DISSIPADOR
• M5012x-90SD -MÓDULO DE LED 50W 173X71,4mm 127Vac 50/60Hz - com lente 90° - SEM DISSIPADOR
• M5022x-60SD -MÓDULO DE LED 50W 173X71,4mm 220Vac 50/60Hz - com lente 60° - SEM DISSIPADOR
• M5022x-90SD -MÓDULO DE LED 50W 173X71,4mm 220Vac 50/60Hz - com lente 90° - SEM DISSIPADOR
• M8022x-60SD -MÓDULO DE LED 80W 173X71,4mm 220Vac 50/60Hz - com lente 60° - SEM DISSIPADOR
• M8022x-90SD -MÓDULO DE LED 80W 173X71,4mm 220Vac 50/60Hz - com lente 90° - SEM DISSIPADOR
• M8022x-90CD -MÓDULO DE LED 80W 173X71,4mm 220Vac 50/60Hz - com lente 90° - COM DISSIPADOR
• M8022x-60CD -MÓDULO DE LED 80W 173X71,4mm 220Vac 50/60Hz - com lente 60° - COM DISSIPADOR
• M2022x-40SD - MÓDULO DE LED 20W 72x50,8mm 220Vac 50/60Hz - com lente 40° - Sem Dissipador
• M2022x-60SD - MÓDULO DE LED 20W 72x50,8mm 220Vac 50/60Hz - com lente 60° - Sem Dissipador
• M2024Vx-60SD -MÓDULO DE LED 20W 24VAC/DC - 72X50,8mm C/ LENTE 60º - S/ DISSIPADOR

Aplicações

Características

• Fácil aplicação com baixo consumo de energia e alto rendimento luminotécnico.
• Deverá ser acoplada com pasta térmica em superfície plana - sem pintura e adequada à dissipação de calor - com área mínima de 180x75x2mm de espessura.
• Indicada para luminárias quadradas e retangulares de embutir ou sobrepor.
• Por se tratar de iluminação LED garante longa vida útil e baixa manutenção.
• Modelos:
• M101227-120 – 10W – 127V – 2700° K – 120x25mm – 1.137lm.
• M10123-120 – 10W – 127V – 3000° K – 120x25mm – 1.175lm.
• M10124-120 – 10W – 127V – 4000° K – 120x25mm – 1.231lm.
• M10126-120 – 10W – 127V – 6000° K – 120x25mm – 1.231lm.
• Disponível com IRC90.
• LM80 tested.

Garantia

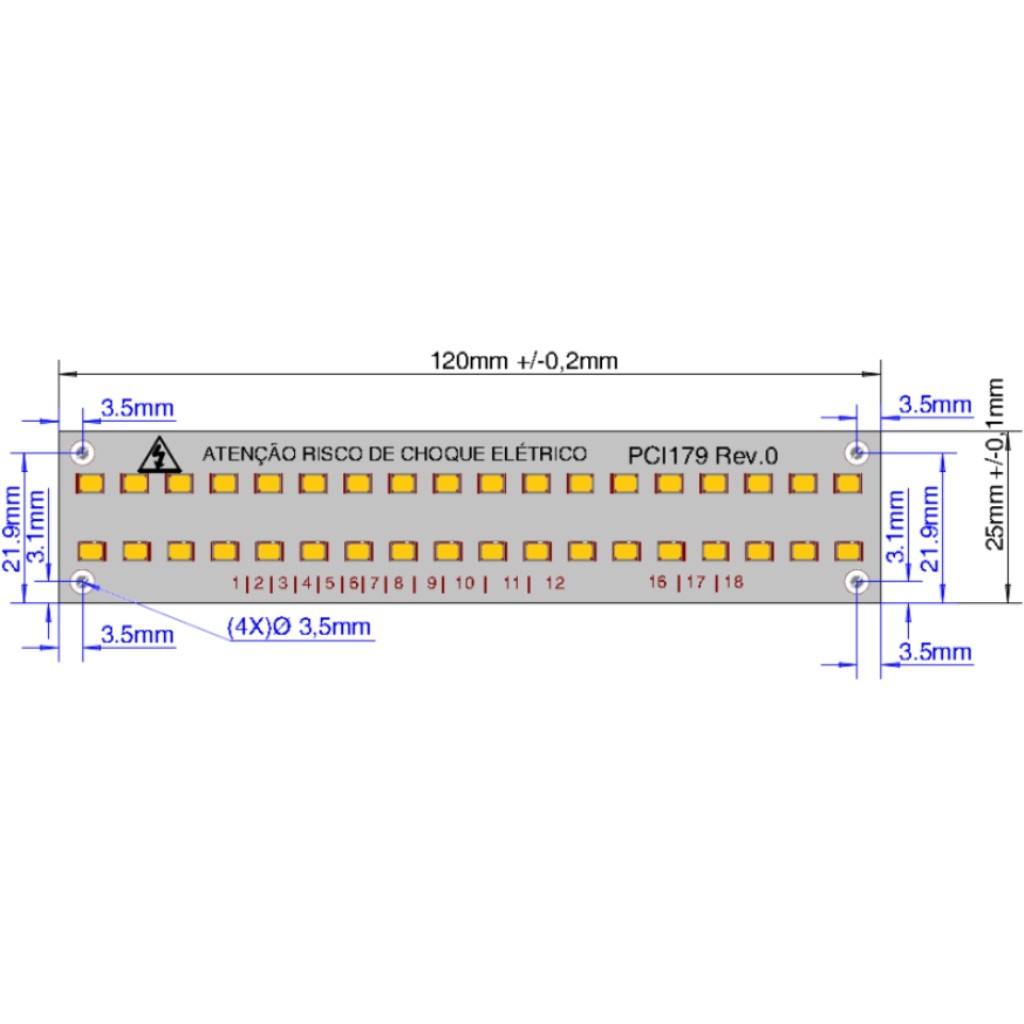

Diagrama Técnico
